脈沖控制儀是脈沖袋式除塵器噴吹清灰系統的主要控制裝置。它的輸出信號控制電磁脈沖閥，噴吹壓縮空氣對濾袋循環清灰，使除塵器的阻力保持在設定的范圍內，以保證除塵的處理能力和收塵效率。同時設有壓差控制儀輸入接點，接上壓差控制儀后，可以定壓差清灰

該控制儀亦可做信號發生器用，在電氣、氣動回路中做定時控制。如：控制電磁閥、繼電器等的輸出。

一、主要技術指標：

1、額定輸入電壓： AC220V(±10V%) 50Hz

2、額定輸出電壓： DC24V

3、額定電流： 1A

4、耗電： ≤8W（脈寬和間隔在額定范圍內）

5、輸出脈沖間隔調節范圍：1-99秒

6、輸出脈沖寬度調節范圍：1-999毫秒

7、具有壓差控制性能，輸出位數1-10點（或1-20/1-30/1-40）可調

8、使用環境：空氣的相對濕度不超85％，無嚴重的腐蝕氣體和導電塵動亂，無劇烈震動或沖擊

9、重量： 2.5（3）kg

10、體積L×W×H： 248×188×100mm

二、工作原理：

1、控制儀輸出一個電信號持續時間，稱為脈沖寬度，控制儀輸出兩個電信號之間的時間間隔，稱為脈沖間隔，控制儀輸出電信號完成一個循環后到下一個循環所需的時間，稱為脈沖間隔。

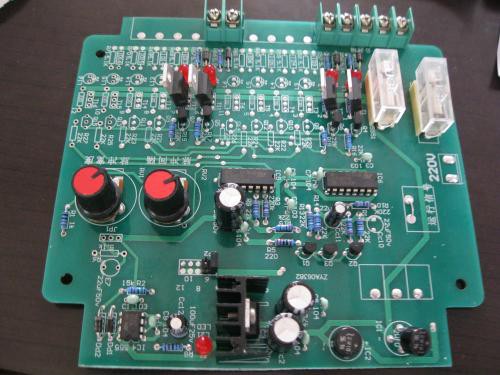

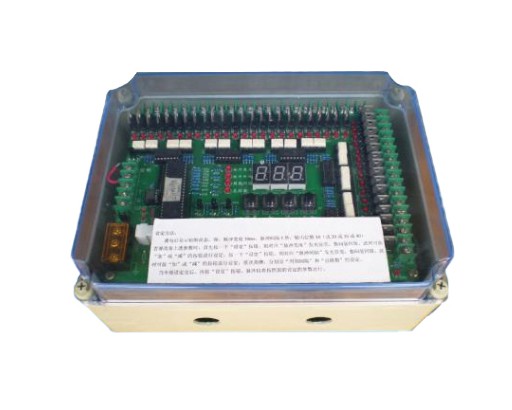

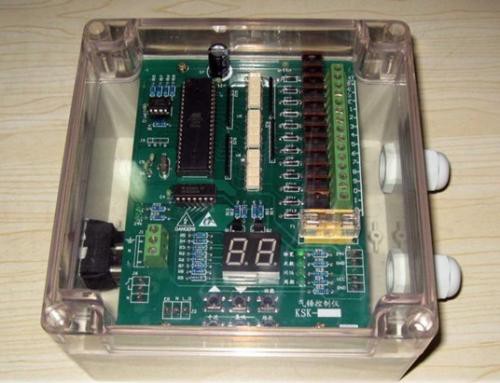

2、本控制儀由專用芯片控制電子開關，開關時間和輸出位數可根據需要用按鍵分別設定，從而完成電磁脈沖閥的開關和關閉。同時發光二極管依次顯示電磁閥工作順序。脈沖間隔、脈沖寬度和輸出位數分別用數碼管顯示，便于觀察和設定。

三、使用方法：

（一） 安裝：

1、擰下上蓋的四個固定螺絲，取下上蓋，擰上電纜接頭。

2、將電源線和輸出輸入線穿過電纜密封接頭接于控制儀的相關端子。選用電線時應注意芯線的直徑應滿足輸入輸出功率的要求，導線的根數和外徑要合適，能使電纜密封接頭密封。

3、注意：印刷板上的接線符號，AC220V端子應接交流220V電源，另外特別注意接好接地線，⊥為接地符號，千萬不要接錯，1-10（或1-30）位及DC24V共用端接至電磁脈沖閥。

（二）設定方法：

四個發光二極管顯示四個狀態，分別為 脈沖寬度、脈沖間隔、周期間隔。總路數。若要改變上述參數時，首先按一下“設定”按鈕，則數碼管閃爍，此時可按“加”或“減”的按鈕進行設定，若要改變其它參數，可依次按“設定”按鈕，使需要設定的參數的數碼管閃爍后，用“加”“減”按鍵進行設定，每按一下“加”或“減”的按鈕，被設定的參數加或減一個單位，停電時能保持所設定的參數，通電后仍按設定的參數運行。

（三）運行方式選擇：

1、定時控制：用導線將控制儀上的壓差控制儀輸入兩端用導線短接，則控制儀處于定時控制狀態，接通電源后，輸出發光二極管和DC24V輸出從第一位開始循環進行，至設定的位數后返回，再進行新的循環。

2、壓差控制：控制儀印刷板上的壓差輸入控制端子與壓差控制儀輸出觸點連接，即可進行定壓差清灰。壓差控制儀的輸出控制線與本控制儀的連線要用屏蔽導線，屏蔽層要可靠接地。（壓差控制儀需另配）壓差控制有兩種方式：“運行1”（1、2端子短接）是壓差信號再次出現時（輸出觸點閉合）即開始順序輸出。壓差信號消失時，控制儀停止輸出，當壓差信號再次出現時，控制儀即從原停止位的后一位繼續輸出?！斑\(yùn)行2”（2、3端子短接）是壓差信號到來時即開始按順序輸出，當壓差信號消失時，控制儀不立即停止輸出，要工作到控制儀輸出的終位后停止，當壓差信號再次出現時從第一位開始輸出。

1、2端子和2、3端子都沒有短接，則默認“運行1”狀態。

當壓差控制儀的輸出觸點閉合，輸出發光二極管顯示和DC24V輸出從第一位開始，并按選擇運行方式工作。

（四）手進按鈕：印刷線路板上的“手進”按鈕，能依次檢查電磁脈沖閥工作情況。如按在“手進”按鈕不放便能鎖定自動定位。

以上設定完成后，蓋好上蓋，并用螺釘固定，防止灰塵進入。

四、維護保養：

1、DA5V和DC24V分別有指示燈顯示，0.5A熔絲為控制線路內部過流保護，1A熔絲為DC24V輸出電壓過流保護。

2、控制儀接上電源，控制儀電源指示燈不亮，應檢查電源線與接線端子是否有松動，電源熔絲0.5A是否熔斷，電源變壓器是否正常、電源部分有無斷線、脫焊等現象。印刷板上有AC220V高電壓，請注意安全。

3、出現故障請找維修電工或?qū)I(yè)人士維修。

五、在正常操作使用情況下：保修期一年，終身維護。

六、可根據用戶需求設計不同輸出電壓輸出位數的控制儀。
